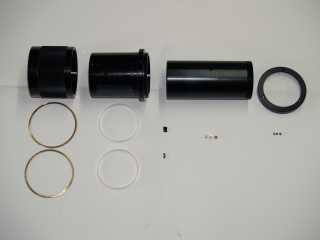

部品全景 全ての部品を並べたところです。部品は全12種類、全20点です。 上段左からカム、メインスリーブ、ドローチューブ、カム抜け止め 下段左から、摺動板(金色)、摺動リング(白色)、ネジ(2種類)、カムコロ、カムピン、六角穴付ネジ、皿ネジ |
|
  |

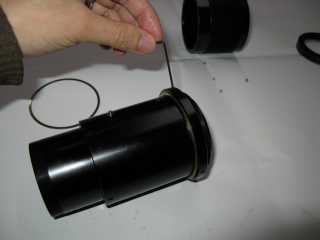

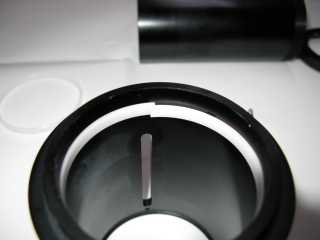

メインスリーブの組立 メインスリーブに2箇所設けられた内溝に、摺動リングを嵌め込みます。上写真のようになって嵌らないかと思いましたが、無事に嵌りました。 |
|
 |

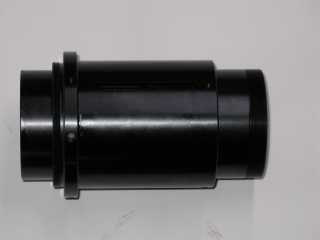

ドローチューブを挿入 メインスリーブにドローチューブを挿入します。ドローチューブの外表面には、予めグリスを薄く塗布しておきます。 |
|
 |

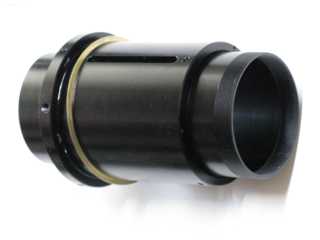

摺動板をはめる メインスリーブの外側に、摺動板(金色)1枚を被せます。その際、摺動板の表裏にグリスを塗布しておきます。 |
|
  |

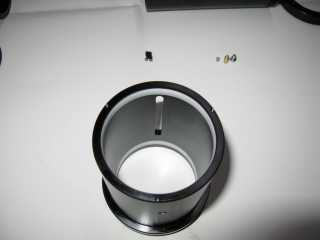

カムピンの固定 ドローチューブにカムピンを固定します。ドローチューブ内側から、六角穴付ボルトで固定するのですが、この作業性が非常に悪く大変苦労しました。工具窓をあけ忘れた設計ミスです。 |
|
 |

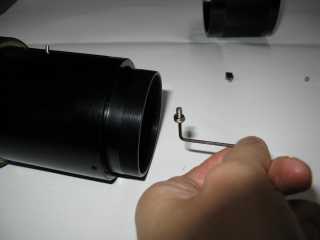

固定ネジの取付けと調整 固定ネジを3箇所に取付けます。ネジが緩いとドローチューブのガタが残り、ネジを締めすぎると動きが重くなります。ここは感触で確認しながら調整します。 |
|
 |

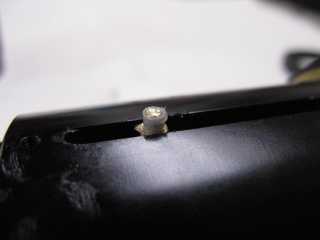

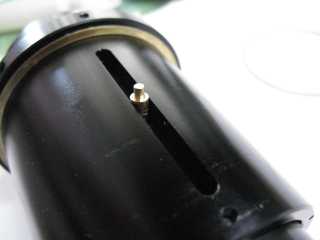

カムコロを取付け カムピン(金色の部品)に、カムコロ(白色の部品)を被せるように取り付けます。取付前に、十分にグリスを塗布しておきます。 |
|
 |

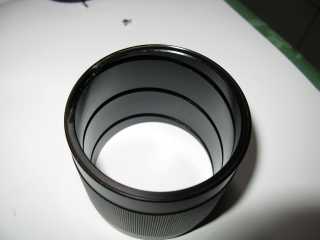

カムの取付け カムの内面には、カム溝が切られています。この溝の中を、カムコロ、カムピンが走る事でドローチューブが前後に動くわけです。 カムをメインスリーブに被せる前に、内面と内溝部にグリースを塗布しておきます。 |
|
 |
摺動板の取付け 摺動板(金色)1枚を、カムの端面に配置します。 |
|
 |

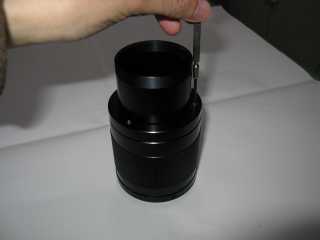

固定ネジの取付けと調整 固定ネジを3箇所に取付けます。ネジが緩いとドローチューブのガタが残り、ネジを締めすぎると動きが重くなります。ここは感触で確認しながら調整します。 |
|
 |
カム抜け止めの取付け カム抜け止めを、メインスリーブに取付けます。3本の皿ネジで固定します。 |
|
 |

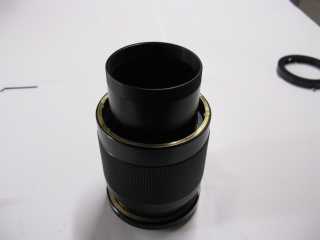

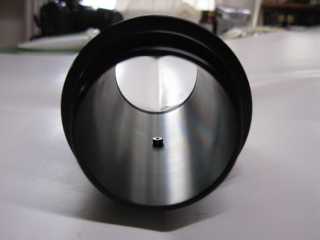

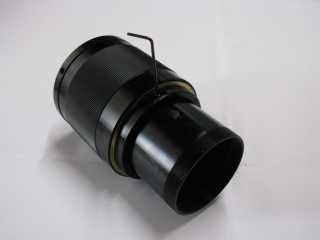

仕上げ 見ての通り、ドローチューブ内面のつや消しは不十分です。今後、植毛紙を張る等の対応をした方が良さそうです。また、六角穴付ボルトの頭が飛び出していますが、もう少し背を低くする予定です。 以上で完成です。 |
|
