On-Board Air その5


 Yorkと同形式のコンプレッサーが手に入ったのでバラしてみた。

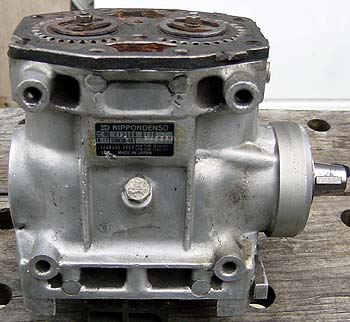

 メーカーは日本電装。Yorkとそっくりだ。写真はヘッドを剥ぐったところ。

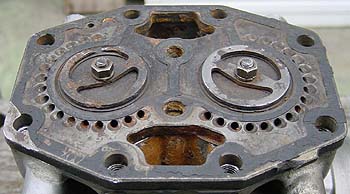

 バルブは車のエンジンと違ってワンウェイタイプ。外側の穴が吸気側で、ナットで止まった丸いリングの下に排気側のバルブと穴がある。

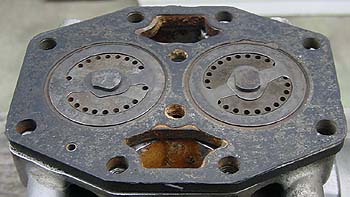

 バルブをひっくり返しピストン側から見たところ。バルブの関係が分かるだろうか? 丸いステンレス板のようなリングが吸気側のバルブ。要はリードバルブのような単なる板なので、シール性能は高いとは言えない。

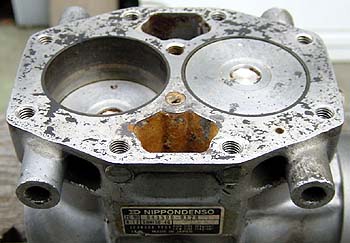

 バルブを取ったところ。ピストンが見える。

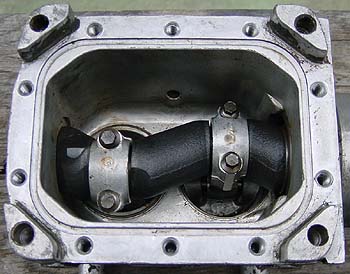

 クランクケース側。これを見る限り、やはりクランクケース側とヘッド側は繋がっていなため、オイルはピストンの隙間などから回り込むのようだ。
