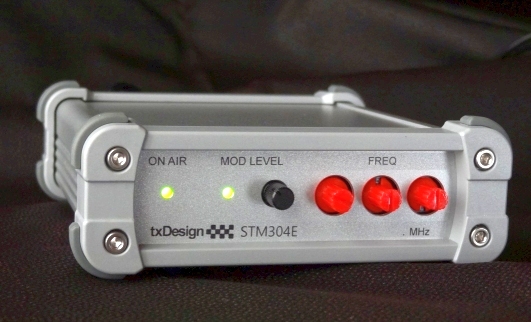

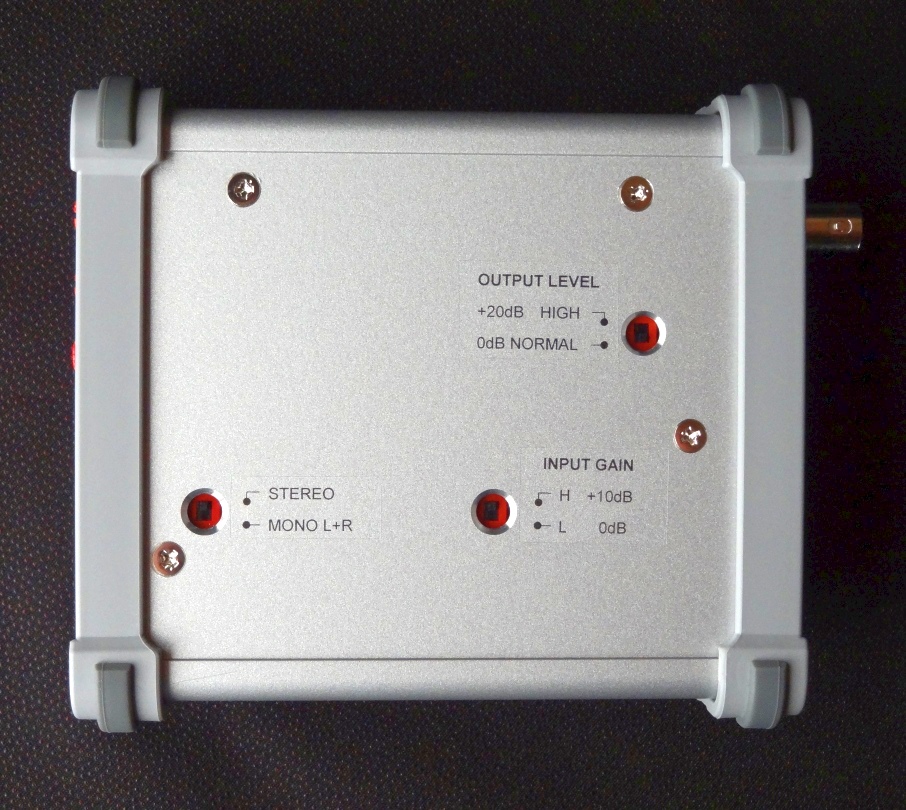

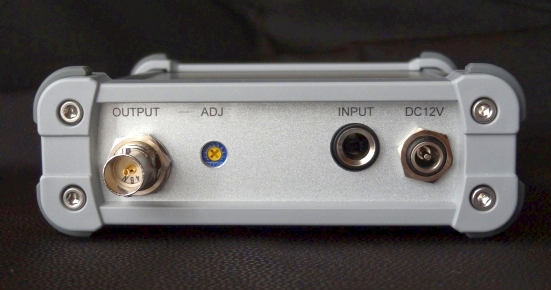

FMステレオトランスミッタ STM304E 2025.10.11 ＦＭステレオ/モノラルトランスミッタSTM304Eの販売を開始しました。 ご注文はこのページ下部のリンクをご覧ください。 背面 　　 底面 ＜主な特徴＞ STM304Eは、国内FM放送帯76〜99MHz(ワイドFM対応)全チャンネルで微弱電波を送信することができる、FMステレオ／モノラル送信器です。（電波法の規定における免許不要の微弱電波機器） 市販のFMポケットラジオ、カーラジオ、FMチューナー等で受信でき、ミニFM放送局、場内放送や音声ガイド、各種催し、イベント等幅広くご使用いただけます。 用途に合わせてミキサ、マイク、ケーブル等をご用意下さい。 ロッドアンテナ、ACアダプタ付属　全国送料込 39,600円(税込)です。 ＜製品説明＞ ・電波法の規定により、実用受信可能範囲は周囲の環境や受信器の感度により変わりますが、障害物無しの見通し距離で、おおよそ半径10m〜程度に制限されます。 本器は電波出力の強度を幅広く変えることができますが、付属ロッドアンテナ使用の場合に電波法制限内となる出力で出荷しています。 ・微弱電波の発信には機器の登録や許可申請、技術適合証明（技適）等は一切必要ありません。国内であればどなたでもご使用になれます。 ・付属のロッドアンテナは、伸ばした状態で約50cm、折曲げ可能で本体に取付けて垂直にできます。 ・送信電波の強さは、本体背面のボリューム（小型マイナスドライバ使用）と底面のスイッチにより調整可能です。調整には測定器が必要です。市販のスペクトラムアナライザ（RF Explorer等）で電界強度を測定し、規制内に調整します。 ・送信周波数は70.0〜99.9MHzの範囲で、動作中でもスイッチにより直接設定できます。 FM補完放送（90〜99MHz ワイドFM）周波数帯の送信も可能です。 （76MHz以下及び、99MHz以上は国内のFM放送用周波数ではありません。） ・「ON AIR」LEDは設定した周波数で正常に出力されている時に緑色点灯、電源立ち上げ時、周波数設定変更や動作異常時には赤色点灯します。 ・入力は市販の一般的な据置型音響機器出力レベル（ラインレベル-10dBV〜+4dBu）に対応。市販のほぼ全てのCDプレーヤ、ミキサ出力、ポータブルオーディオ・PC等のヘッドホン、ライン出力等に対応します。 入力音声信号の最大振幅は約0.5Vから6V(peak to peak)まで対応します。入力レベルに合わせてボリュームとゲイン切替スイッチで調整します。 ・一般的なマイクロフォンはレベルが低く、直接接続しても十分なレベルになりません。マイクを使う際はミキサなどの機器を使用して下さい。 ・本器の入力コネクタは、一般的な6.3mmステレオフォーンジャック、アンバランスです。片側が6.3mmステレオプラグの、音声送出する機器と適合するシールドケーブルを別途ご用意ください。 ・変調度モニタLEDが装備され、容易に音声レベル監視が可能です。適切な音量レベルの時は緑色点灯、過剰な時は赤(橙)色に点灯します。 ・ステレオ送信とモノラル送信を底面のスイッチで切替できます。ステレオである必要が無い場合、モノラル変調の方が受信ノイズが減り、実質的に受信エリアが広くなります。 モノラル送信時は、LR両方の音声が合成されます。両方のチャンネルを入力していればレベルはステレオ時とほぼ同じになります。 ・電源スイッチはありません。ACアダプタをコンセントに挿抜することで電源を入切してください。 ・市販のモバイルバッテリ等のUSB出力(5V)を、本器に対応する12Vに変換するアダプタを税込2,800円で別売しております。 STM303/304 1台のみ供給可能。USB出力1A以上のUSB出力ACアダプタ、モバイルバッテリ、USB-A端子付PC等からの給電に対応します。USB側の機種によっては使用できない場合が稀にあります。容量10,000mAh(3.7V)のバッテリーで15時間程度動作します。 ・車(12V専用)のシガーソケットから給電できるケーブル(約1m)を税込1,000円で別売しています。通電するとシガープラグのLEDが赤色点灯します。（内臓ヒューズ1A） ・使用部品の変更等に伴い、外観が本ページ掲載の写真と少し異なる場合がございます。 ・本製品には印刷の取扱説明書は付属しません。下記のpdfファイルをご覧の上、正しくご使用下さい。 STM304E 取扱説明書(pdf)　対象の製造番号：304500〜304599 ＜参考資料＞ 認証検査機関による同等製品の微弱電波機器試験成績（抜粋） （暗室試験にて電波法規定内となっています） ＜主な仕様＞ ・発振方式　：PLLシンセサイザ ・送信周波数　：70.0〜99.9MHz 0.1MHz間隔 ・周波数安定度　：±3ppm以内 ・送信電力：最大1mW(0dBm)以上　最小0.2μW(-37dBm)以下 ・スプリアス　：-65dBm以下@〜1GHz出力端子 ・変調方式　：FMステレオ／モノラル ・電波出力端子　：BNC-J ・送信出力インピーダンス　：公称50Ω/75Ω ・音声入力　：3極フォーンジャック(φ6.3)　アンバランス方式　ステレオ ・入力インピーダンス　：約3kΩ ・適合音声入力レベル範囲　：0.5〜6Vpeak to peak ・エンファシス　：50μs ・音声周波数特性　：10Hz〜17kHz@3dB ・ひずみ率　：0.1%以下@1kHz (THD 100%変調時) ・LRレベル差　：0.5dB以内 ・変調度偏差　：1dB以内@75〜95MHz ・LRチャンネルセパレーション　：＞40dB@1kHz (100%変調時)@76〜90MHz ・ONAIR LED　：電源OFF＝消灯　送信中＝緑色　送信エラー＝赤色 ・MOD LEVEL LED　：アンダーレベル＝消灯 -6dB以上＝緑色　0dB以上＝赤色 ・電源　：本体DC11〜16V　ACアダプタ入力AC100〜240V 50/60Hz ・本体消費電流　：＜140mA ・仕様温度範囲　：+10℃〜+50℃（周囲気温） ・筐体寸法　：116mm×142mm×42mm（突起物含む） ・本体重量　：360g（代表値　ACアダプタ含まず） ・筐体材質　：アルミニウム等 ・付属品　：ACアダプタ(コード長約1.5m)、ロッドアンテナ(エレメント長約50cm) ・電波法、電気用品安全法(PSE)対応　国内製造 RoHS非対応 ※100%変調=最大周波数偏移±75kHz ※出荷製品は全数検査を実施しています。 ※詳細は随時追加します。仕様は変更する場合があります。 ＜注意事項＞ ・許可無く設置できる微弱無線局は、電波法の規定内（無線設備から3m離れた場所で、500μV/m以下）である必要があります。また他の放送、通信に妨害を与えないよう留意して下さい。 本送信器は微弱電波に対応しておりますが、出力を調整した場合や接続するアンテナによっては、法定内とならないおそれがあります。 ・屋内据置使用を前提に作られています。耐候性、防水能力はありません ・日本国内でのみ使用して下さい ・パネル面の印字はシールですので、こすったりすると剥離する場合があります ・ご購入後3年以内の故障は、無償修理いたします。但し筐体が開けられていないことと不適切な取扱いが無いこと、天災、過失によらないことが条件です。物理的な損傷等は3年以内であっても有償修理となります。故障による修理は製造終了後7年間いたします。筐体の傷などは修理対象外です。 製造番号で購入日を管理していますので保証書は付属しません。 STM304Eご注文はこちらをご覧下さい。現在、納期1週間以内です。 お問合せはtxDesignまでメールでどうぞ。
