世の中にはすごい人が居るもので、PIC+シリアルROM＋アンプで12和音も出してしまうという、驚愕のページを偶然にも発見してしまった。PIC12F683の大きな特徴とも言えるPWM機能を利用して多重和音のオルゴールを作っている人が居るのを知り、私も早速作ってみた。 おいおい、マジですか？？？
作り終えて、いろいろトラブルはあったものの、何とか音を出す所までこぎ着けた。試聴してみると、これは！こんなハードで和音でちゃいます！という余りにもシンプルなのに音が分厚いのである。
驚くのは、まだ早い！このシステムの目玉はmidiファイルをコンバートしてPICで鳴らす事が出来るのである。
私は趣味でMIDIも作っていたりしているのだが、いつかは自分のオリジナル曲を和音で鳴らせるのが欲しかった。まさに願ったり叶ったりである。

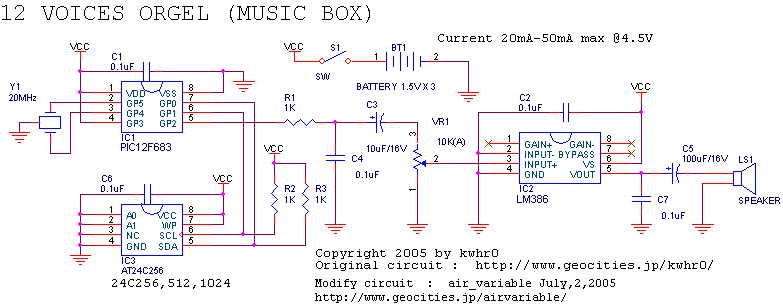

※この回路はオリジナルの回路のSCL,SDAの接続違いとピン番号誤記の為回路を修正した物である。
電源は今回電池3本で4.5Vとしたが、IC1,IC3のVCCを5Vにして、IC2のアンプのVCCを12Vにすれば更に大きな音を出せる。
R1,C4はローパスフィルターを形成している。オリジナルではC4に0.01uFを使用しているが、部品の種類を減らしたかった事と、0.1uFの方が耳に優しい音になったので定数を変えた。本来フィルター回路はマイラーコンデンサなどを使う方が良いがホビー用途で聞ければ良いと言う考えからパスコンと同じ積層セラミックコンデンサを使用した。C7は厳密には10Ωと0.047uFを直列に入れるのが望ましい。IC3は容量に応じたデバイスを選定する。手持ちに24C256があったので今回はそれを使った。
| 個数 | リファレンス | 部品 | 詳細 | 購入先 | 単価 | 計 | |
| 1 | 1 | BT1 | BATTERY 1.5V X 3 |
単3電池ボックスのスイッチつき | 千石電商等 | \250 | \250 |
| 2 | 5 | C1,C2,C4,C6,C7 | 0.1uF | 一般的な積層セラミックコンデンサ | \20 | \100 | |
| 3 | 1 | C3 | 10uF/16V | アルミ電解コンデンサ耐圧6.3V以上 | \20 | \20 | |
| 4 | 1 | C5 | 100uF/16V | アルミ電解コンデンサ耐圧6.3V以上 高音質を求めるなら220uF以上の容量を |
\50 | \50 | |
| 5 | 1 | IC1 | PIC12F683 | PICマイコン（8ピン) 12F683 | 秋月電子 | \180 | \180 |
| 6 | 1 | IC2 | LM386 | アンプ 新日本無線のNJM386も同じ | 秋月電子 | \80 | \80 |
| 7 | 1 | IC3 | AT24C512 | シリアルイーイーピーロム 256,512,1024どれでも（値段と相談） |
秋月電子 | \300 | \300 |
| 8 | 1 | LS1 | SPEAKER | 携帯電話から取り外した 8〜32Ωのダイナミックタイプ 高音質を望むなら大きなスピーカーで。 |
\300 | \300 | |
| 9 | 3 | R1,R2,R3 | 1KΩ | 普通のカーボン抵抗。安いので良い | \2 | \6 | |
| 10 | 1 | S1 | SW | 電池ボックスに付属 | |||
| 11 | 1 | VR1 | 10K(A) | 半固定でよい。 回路ではAカーブであるが一般的なBカーブでも可 |
\50 | \50 | |
| 12 | 1 | Y1 | 20MHz | セラロック（3本足） | 秋月電子 | \40 | \40 |
| 13 | 1 | 基板 | 47ｘ72ｍｍ程度のフェノール基板等 | \150 | \150 | ||
| 14 | 4 | 足 | ゴム貼り付けが簡単 | \10 | \40 | ||
| 15 | 3 | ICソケット | DIP8ピン | \40 | \120 |
※金額は参考価格です。
これ以外に配線材、ハンダなどが必要になります。

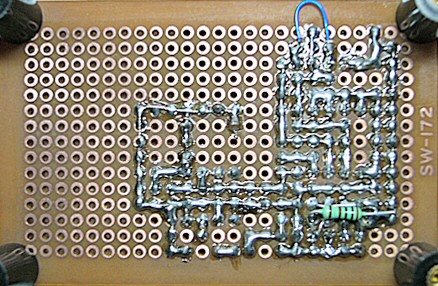

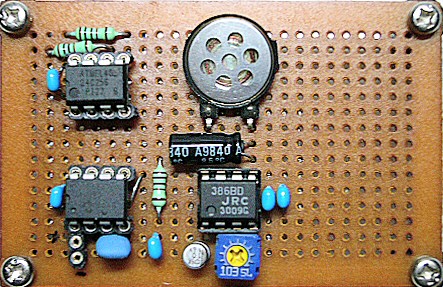

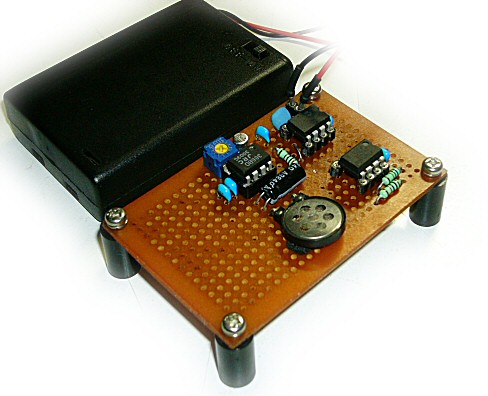

ジャンパーをしない配線をするように挑戦したが、SCLとSDAが入れ子という事が後で分かったので、ジャンパーが1個所飛んでいる。それでも綺麗に出来上がったほうだと自負している。
後ろに実装されている抵抗は、PICのMCLRプルアップ用で、テストに付けているだけのものである。
また、配線の都合上、ボリウムが時計回しで最小になっている。
kwhr0さんのホームページより「12和音PICオルゴール」をクリックし、一番下のページにある
download(pic_orgel.tar.gz)
をダウンロードして解凍ソフトで解凍し（Explzh等）、中にあるファイルのorgelフォルダー内のorgel.hexはPIC12F683、romホルダー内のサンプル曲のhexファイルはシリアルROMに書き込むと動作確認をする事が出来る。きっと感動するであろう。
書き込みツールは、秋月のPICライターでPICもシリアルEEPROMも書き込める。
作者はMACで開発した関係で、windowsを使って操作する場合、linixやcygwinなどを駆使してgcc環境を作る必要がある。またmacとwindowsは、そのデータの扱いが違う（ビックエンディアン、リトルエンディアン）ので、コンバートソフトを変更するか、2バイト毎に入れ替えるソフトhexplorer（オリジナルのリンクがなくなる場合があるので、そのミラー）などで更にデータ変換する必要がある。それをまた更にhexにするツールも使用する必要がある。ちなみに、このソフトは、いろいろなデータフォーマット（e.g.
intel hex <-> mot, bin etc.)を相互にコンバートする最強フリーソフトである。
