乾電池式定電圧電源


特徴

この装置は、電池で動作する3.3V5Vを切り替え出力できる手軽で小さな電源装置です。思い立った時、ブレッドボードで簡単に回路を作り上げ、すぐに電源を供給する事ができます。

このキットは頒布しております。こちらからお願いします

取扱説明書ダウンロード(PDF)

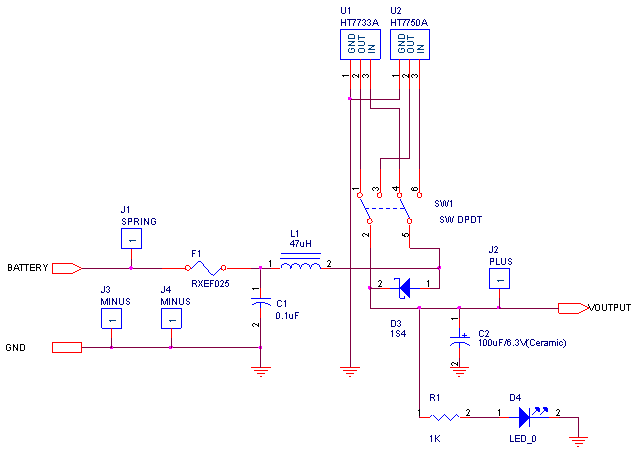

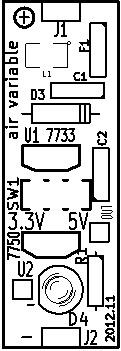

回路は、基板用回路になっていますが、実際の配線はF1がショート、L1 は10〜100uH、Voutputにポリスイッチが搭載されています。
※改良の為予告なく変更する場合があります。







各部分の名称















































特性

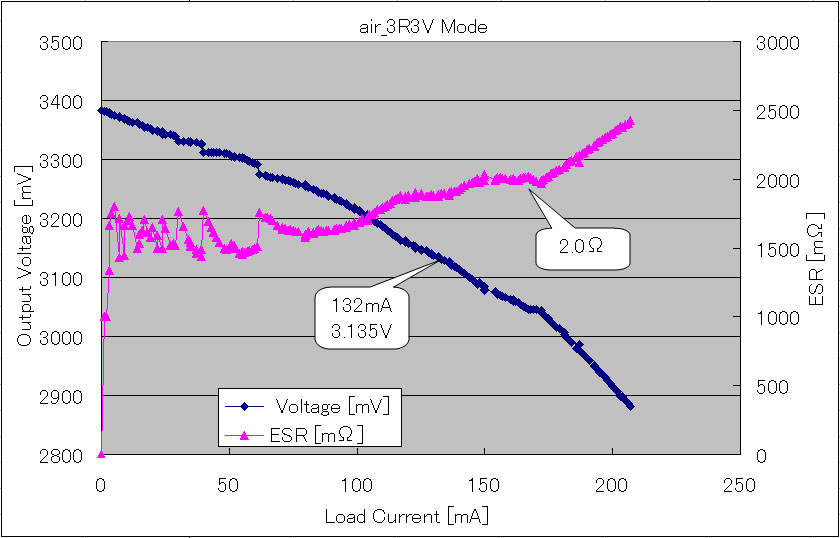

3.3V

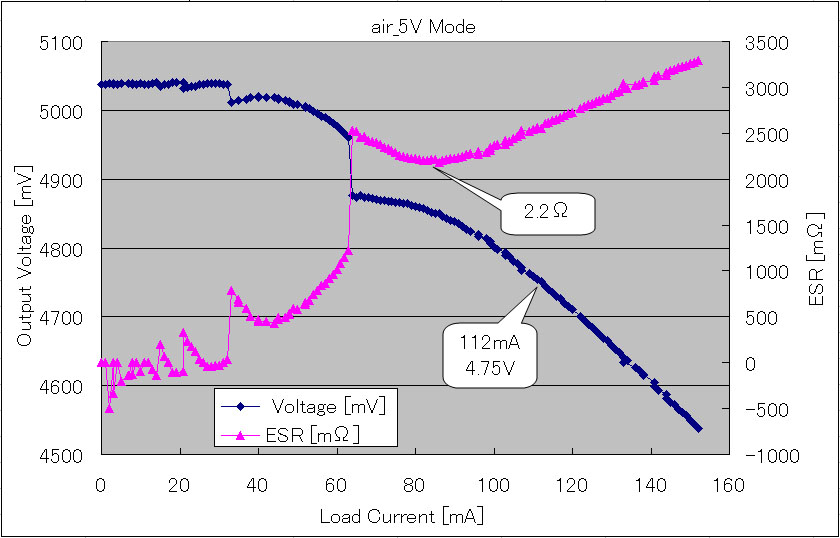

5V



履歴

2012/12/16 修正
2012/12/12 初版作成
