〓ビードブレーカー（タイヤのビード落とし機）〓タイヤチェンジャー
（商品番号：ｂｂ1)

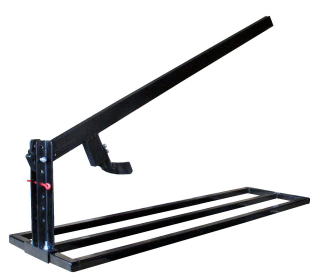

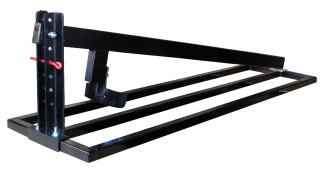

赤い鉄棒はアーム固定用の「かんぬき」。 [寸法] D：１５００ミリ×W：４００ミリ×H：４００ミリ、[重量] 約１４kg

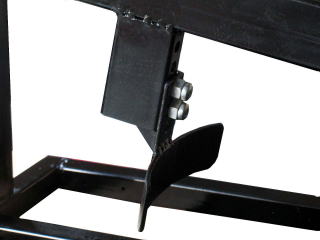

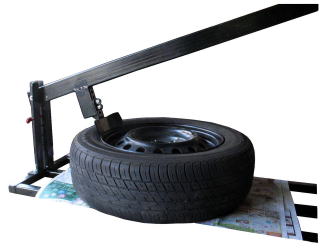

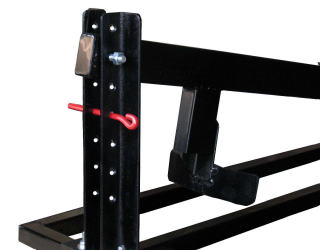

こんな感じです。（新聞はキズ防止用） 一番重要な部分、アタッチメント。 力のかかる支柱も頑丈！調節穴も７個
（商品番号：ｂｂ1)
●価　　格 １４，８００円＜推奨品＞
●型番/メ-カ- 〓ビードブレーカー（タイヤのビード落とし機）〓タイヤチェンジャー/当社オリジナル製
●説　　明 ・本ビードブレーカーは新品未使用品、当社オリジナル製品です。

・[寸法] D：１５００ミリ×W：４００ミリ×H：４００ミリ、
・[重量] 約１４kg。
・[カラー]：ブラックのみ（油性塗料吹き付け）。（かんぬきはレッド）
・[調節箇所]　・全３箇所。（タテ方向：２箇所＜支柱、アタッチメント＞、ヨコ方向：１箇所＜アーム＞）
　　　　　　　　　・穴　径：１０．５ミリ（テーパ座ぐりあり）（はめ込むボルト径：１０ミリ）
　　　　　　　　　・支　柱：タテ方向調整。全７穴（芯芯４０ミリ間隔）、
　　　　　　　　　・アーム：ヨコ方向調整。全２穴（芯芯４０ミリ間隔、遊んいる穴はかんぬき用に使用可）
　　　　　　　　　・アタッチメント：タテ方向に微調整。
　　　　　　　　　〓写真の見本タイヤは”１９５/６５/１５インチ”タイヤと、”５．５Ｊ”ホイールです。〓　　
　＜特　徴＞
・最大の特徴はとにかく”頑丈”です。そして（よけいな）”便利そうに思える機能”はついていません。
　とにかく”基本機能”に忠実に製作しました。

・そのため本ビ−ドブレーカーは”ビード落とし”のみに限定しタイヤチェンジャーは付いておりません。
　（近々、タイヤチェンジャーも出品します。）

・一般によく市販されている同種の工具はその両方の機能が付いたものが多いですが（プロ用のモーターと空気圧で
　動作する機種は別として）手動用のものは経験的にも土台が安定しなかったり角度がちょっと・・・と思えるものが
　多く作業性がいまいちです（実際に使った感想です）。

・アタッチメント部分も市販製品の方はフレキシブルに作られており異サイズのタイヤもそのまま使えるようになって
　おりますがこれが意外と便利そうなんですが（一発でビードが落ちるタイヤなら便利です）反面、しつこいタイヤの
　場合いフラフラして安定しないのでなかなかビードが落ちてくれません。

・その点、当社オリジナル製品は写真でも分かりますように全部、溶接とボルト（直径１０ミリの頑丈なものを使用）で
　固定。アタッチメント自体も”厚み４．５ミリ、高さ：５０ミリ、巾：２００ミリ”のフラットバー鋼材を曲面加工、それを５×
　４０×４０のアングルに溶接。それを径１０ミリのボルト２本でアームの足（角パイプ、２．３×３０×６０）に固定して
　おります。ボルト固定用ナットも取り付け時両手を使わなくてもよいようにナットをアームの足に溶接し片手だけで
　ドライバー操作or電ドラ操作できるようにしています。
　
・wide tireやwide wheelの場合は支柱の調整穴をずらして使用するかor 微調整ならアタッチメントの取り付け位置も
　約２０ミリ上下に移動できますのでボルトで調整することも可能です。

・普段の格納に便利なように支柱、アーム、アタッチメント、土台と”４個”に分解出来るように製作しました。格納時
　に場所をとりません。同時に配送費も安く押さえられるようにしました。
　（こういう細かい作業が結構手間隙かかります。分かっていただけるでしょうか・・・つぶやき）

・「取り扱い説明書」を同梱して発送します。　　

　＜材料詳細＞
・材料は全部、鉄鋼材。写真で見える四角い部分の角パイプ（角鋼）は全部構造用鉄鋼材を使用。詳細は下に〜
　■アーム（手で押さえて力を加える長い柄<1.5ｍ長>）：２．３ミリ厚×３０ミリ×６０ミリの構造用角パイプ。頑丈！！
　■支　柱（相当力のかかる部分です）：５ミリ厚×４０ミリ×４０ミリの山型鋼（アングル）。頑丈！！

　■アタッチメント：一番重要な部分です。厚み：４．５ミリ×高さ：５０ミリ×巾：２００ミリのフラットバー鋼材を曲面
　　加工。改良に改良を重ねどういう形状と大きさが最も効率がいいか失敗を重ねながら製作。やっとこの形に
　　落ち着きました。失敗作品の過程で分かったこと、それはビード落としのコツは・・・以下は取り説に記載〜
　　（アタッチメントは常に改良しています。そのため重機のそれ同様、簡単に交換出来るように製作しております。）

　■土　台（タイヤを載せる部分）：この部分はあえて２．３ミリ×３０×６０の角パイプは使わずに１．６ミリ×３０×３０
　　の若干、薄手の角パイプを使用。重量軽減のためと作業の安定性保持のため土台は３本通しています。これに
　　より力を加えながらなかなかビードが落ちない時でもアタッチメントとタイヤの部分がフラフラしません。
　　つまり力を一点に集中出来ます。←ここが重要なのです。

　　比較的値段が手ごろな工具はどうしても材料の肉厚を薄くせざるを得ません。そうすると力を加えた時全体がし
　　なります。つまり一点集中させるべきなのに力が分散するわけです。（しなるのはそこにも力が分散しているから）
　　当社製品は殆どしなりません（しなりをゼロにするのは不可能です）。
●コメント ・一般普通乗用車や軽四、小型トラック、二輪車などのタイヤ交換時に絶対必要なビード落とし。いわゆる”タイヤの
　耳”を落とす工具です。
　これさえあればご自分でタイヤをヤフオクなどネットで購入し交換出来ます。

・タイヤをホイールから外す時に塗るワックスの代わりに水を使ったりしますがうまくいかない時、安くて便利なものが
　あります。どこの工場やご家庭にも必ずあるものです。当方ではずっとそれを使って非力な者でも簡単にやってい
　ます。詳細は取り説にて。　

・これまで市販されている手動タイプの物は殆どが非力な人にはなかなか落ちなかったり、しつこくやってタイヤを
　キズ付けたり４本全部するつもりが１本だけで疲れてやめてしまったり・・・とこんな経験がおありかと思います。

・本ビードブレーカーはそんな失敗を何度か経験した当社が随分前から自作して使っている工具です。（最も当社
　使用品は塗装もなしで溶接の処理もせずまさにベーシックに（今も）使っていますが）。
　出品商品は当然、きれいに塗装もし溶接跡も仕上げ処理して写真のようにきれいに仕上げています。
